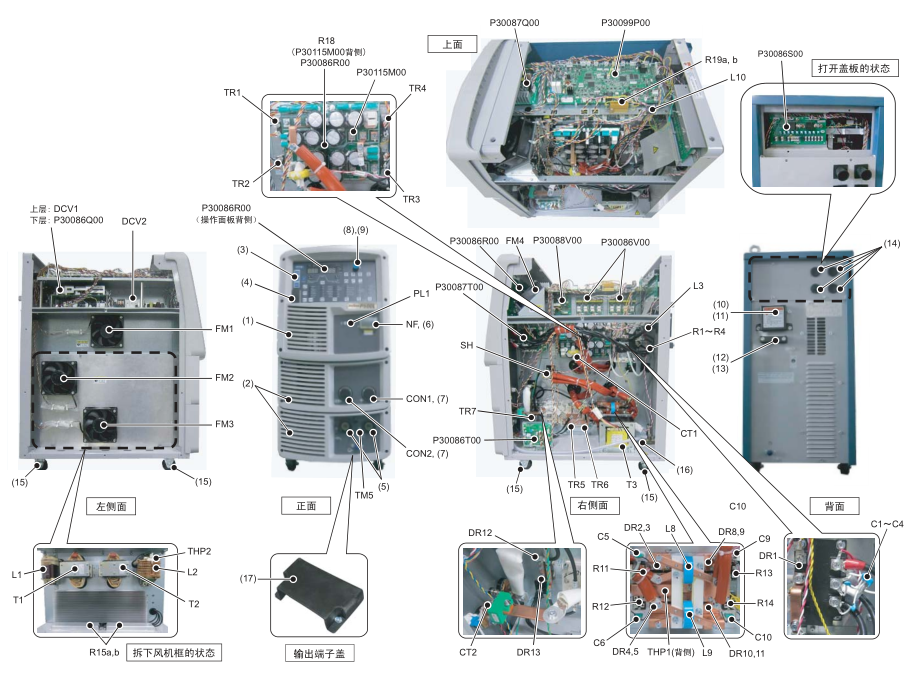

如果您需要購買OTC焊機P500L上的配件，但又不知道配件的型號的話那這篇文章可以幫到您，您可以先對照下圖，查看零部件的位置和符號

下表是OTC焊機P500L的零部件的訂貨號

1.配件符號：NF，型號：4614-101，名稱：空氣開關，規格：IELK111-34459-1V。

2.配件符號：PL1，型號：100-0171，名稱：指示燈，規格：N46010A7KW-01 R0HS。

3.配件符號：DR1，型號：100-1938，名稱：整流橋，規格：PGH150N16。

4.配件符號：DR2?5,8?11，型號：4531-119，名稱：整流橋，規格：DSEI 2X101-06A。

5.配件符號：DR12,13，型號：4531-119，名稱：整流模塊，規格：DSEI 2X101-06A。

6.配件符號：TR1?4，型號：100-1750，名稱：IGBT模塊，規格：CM300DU-12NFH。

7.配件符號：TR5?7，型號：100-2033，名稱：IGBT模塊，規格：FZ600R12KP4。

8.配件符號：CT1，型號：4810-030，名稱：CT(電流互感器），規格：W-W03029A R0HS。

9.配件符號：CT2，型號：100-0956，名稱：霍爾元件，規格：CS-40GEH。

10.配件符號：T1, T2，型號：P30125B00，名稱：逆變變壓器，規格：P30125B00。

11.配件符號：T3，型號：W-W03674，名稱：輔助變壓器，規格：W-W03674。

12.配件符號：L1，型號：P30125L00，名稱：輸入電抗器，規格：P30125L00。

13.配件符號：L2，型號：P30137C00，名稱：直流電抗器，規格：P30137C00。

14.配件符號：L3，型號：100-1950，名稱：鐵氧體磁芯，規格：TW70WCR402715)。

15.配件符號：L4?7，型號：4739-543，名稱：鐵氧體磁芯，規格：E04RA310190100。

16.配件符號：L8, 9，型號：100-0618，名稱：鐵氧體磁芯，規格：HM2AT4815。

17.配件符號：L10，型號：100-0620，名稱：鐵氧體磁芯，規格：SN-20 0R 23.5*9.5*12.6。

18.配件符號：THP1，型號：4614-051，名稱：溫控開關，規格：67L090。

19.配件符號：THP2，型號：4258-016，名稱：溫控開關，規格：US-602SXTTAS 120°C。

20.配件符號：FM1?3，型號：100-1429，名稱：風機，規格：9WV1224P1H003。

21.配件符號：FM4，型號：100-1825，名稱：風機，規格：9G1224E1D07。

22.配件符號：SH，型號：4403-132，名稱：分流器，規格：SH 600A/60mV。

23.配件符號：R1?4，型號：6100-052，名稱：壓敏電阻，規格：TND14V-911KB0LLAA0。

24.配件符號：R5?10，型號：100-0234，名稱：碳膜電阻，規格：RD20S 1k QJ。

25.配件符號：R11?14，型號：100-1430，名稱：金屬膜電阻，規格：RPM200Z 5Q。

26.配件符號：R15a, b，型號：100-1431，名稱：金屬皮膜電阻，規格：W-W03824(SMR 220W 1.6Q)。

27.配件符號：R18，型號：100-0662，名稱：熱敏電阻，規格：EC2F103A2-40113。

28.配件符號：R19a, b，型號：100-1432，名稱：金屬皮膜電阻，規格：FHN50 471J/R0。

29.配件符號：R20, 21，型號：100-0234，名稱：碳膜電阻，規格：RD20S 1k QJ。

30.配件符號：R22，型號：100-1571，名稱：繞線電阻，規格：CS1P 100QJ。

31.配件符號：R23，型號：4509-918，名稱：水泥電阻，規格：40SH 200 QJ。

32.配件符號：R24，型號：4509-704，名稱：碳膜電阻，規格：RD1/4W 1kQJ。

33.配件符號：R25?27，型號：4508-317，名稱：碳膜電阻，規格：RD1/2S 3kQJ。

34.配件符號：R28?29，型號：100-1949，名稱：氧化金屬膜電阻，規格：M0S1CT52A104J。

35.配件符號：C1?4，型號：100-1433，名稱：陶瓷電容，規格：DEBE33D222ZA2B。

36.配件符號：C5, 6, 9, 10，型號：100-1434，名稱：薄膜電容，規格：FHC(180)2000V682J。

37.配件符號：C11，型號：100-0227，名稱：薄膜電容，規格：0. 47 u F 50V。

38.配件符號：C12，型號：100-1572，名稱：薄膜電容，規格：FHC(180)2000V103J。

39.配件符號：PS1，型號：4255-016，名稱：壓力開關，規格：W-W00032B。

40.配件符號：C0N1，型號：100-1435，名稱：插座，規格：DPC25-10BP。

41.配件符號：C0N2，型號：4730-010，名稱：插座，規格：DPC25-6BP。

42.配件符號：TM5，型號：4739-141，名稱：端子臺，規格：T-3(黒）。

43.配件符號：DCV1，型號：K5791B00，名稱：定電壓電源，規格：K5791B00。

44.配件符號：DCV2，型號：K5791C00，名稱：定電壓電源，規格：K5791C00。

45.配件符號：PCB1，型號：P30099P，名稱：線路板，規格：P30099P00。

46.配件符號：PCB2，型號：P30086R，名稱：線路板，規格：P30086R00。

47.配件符號：PCB3，型號：P30086Q，名稱：線路板，規格：P30086Q00。

48.配件符號：PCB4，型號：P30087Q，名稱：線路板，規格：P30087Q00。

49.配件符號：PCB5，型號：P30086V，名稱：線路板，規格：P30086V00。

50.配件符號：PCB6，型號：P30086V，名稱：線路板，規格：P30086V00。

51.配件符號：PCB7，型號：P30115M，名稱：線路板，規格：P30115M00。

52.配件符號：PCB8，型號：P30086T，名稱：線路板，規格：P30086T00。

53.配件符號：PCB9，型號：P30087T，名稱：線路板，規格：P30087T00。

54.配件符號：PCB10，型號：P30086S，名稱：線路板，規格：P30086S00。

55.配件符號：PCB11，型號：P30088V，名稱：線路板，規格：P30088V00。

56.配件符號：（1），型號：P30086G01，名稱：蓋板，規格：P30086G01。

57.配件符號：（2），型號：P30086G02，名稱：蓋板，規格：P30086G02。

58.配件符號：（3），型號：P30146W02，名稱：操作面板，規格：P30146W02。

59.配件符號：（4），型號：W-W03636，名稱：蓋，規格：W-W03636。

60.配件符號：（5），型號：4734-010，名稱：插座，規格：EDZ120b(B)-1 (R0HS)。

61.配件符號：（6），型號：100-1436，名稱：手柄蓋，規格：DCP73BH 3極H手柄蓋。

62.配件符號：（7），型號：4739-476，名稱：蓋，規格：W-W02814。

63.配件符號：（8），型號：4735-038，名稱：旋鈕，規格：K-100 22RSB。

64.配件符號：（9），型號：4735-039，名稱：蓋，規格：K-100 22CSBL。

65.配件符號：（10），型號：K5710C00，名稱：輸入端子臺，規格：K5710C00。

66.配件符號：（11），型號：K5710D01，名稱：輸入端子臺蓋，規格：K5710D01。

67.配件符號：（12），型號：W-W03591，名稱：輸入電纜固定件，規格：W-W03591。

68.配件符號：（13），型號：P10565R02，名稱：電纜固定夾，規格：P10565R02。

69.配件符號：（14），型號：100-0393，名稱：附膜橡膠堵，規格：BB-1187B。

70.配件符號：（15），型號：100-0201，名稱：固定腳輪，規格：420SR-RD50。

71.配件符號：（16），型號：P30124U00，名稱：水配管，規格：P30124U00。

72.配件符號：（17），型號：W-W03784，名稱：輸出端子蓋，規格：W-W03784。

OTC焊機P500L零部件的規格及對應的OTC訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯系，我公司是OTC指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流OTC焊機的相關知識與經驗。
